Lector 3”1/2 para mi Amstrad CPC 6128

Buenos días amigos Retros,

Si el Amstrad CPC6128 era un gran ordenador, su lector de disquete era una mierda pinchado en un palo.
Efectivamente la correa no paraba de distenderse y cada intento de carga se finalizaba con el fatal: Read Fail.

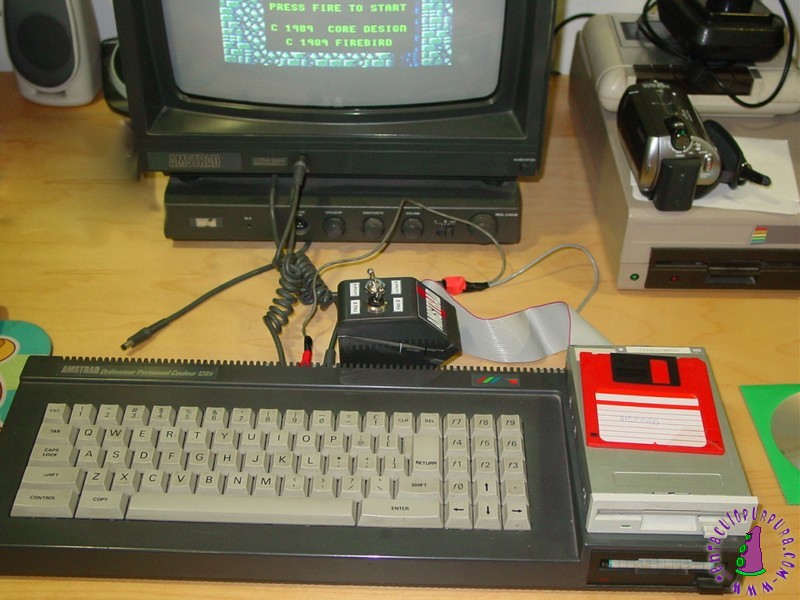

Entonces para remediar a esto, he decidido montar un lector de disquete 3’’1/2, así que hoy os enseñaré como fabricar el cable que irá del lector al CPC6128.

Empezamos con el material:

Necesitaréis un cable IDE con un conector de lector de disquete 5’’1/4, creo que aún se puede encontrar fácilmente.

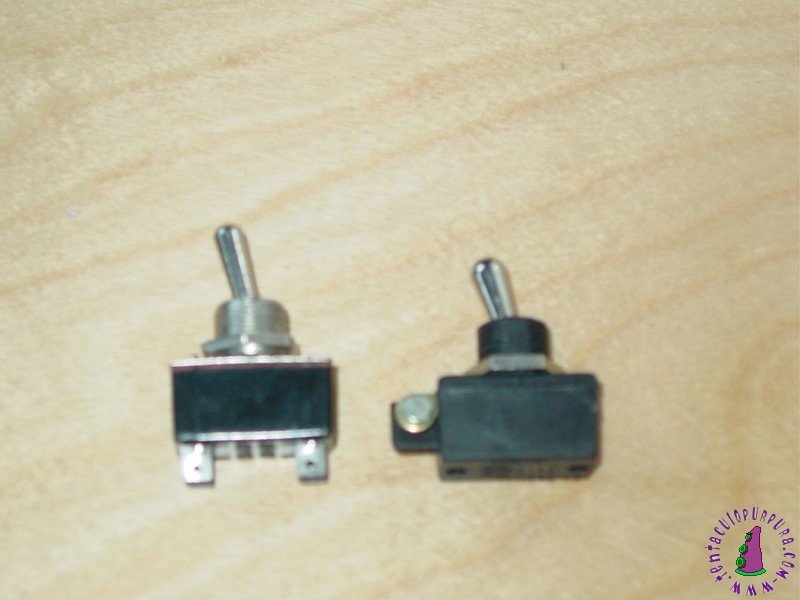

Uno o dos conmutadores:

Y una cinta aislante.

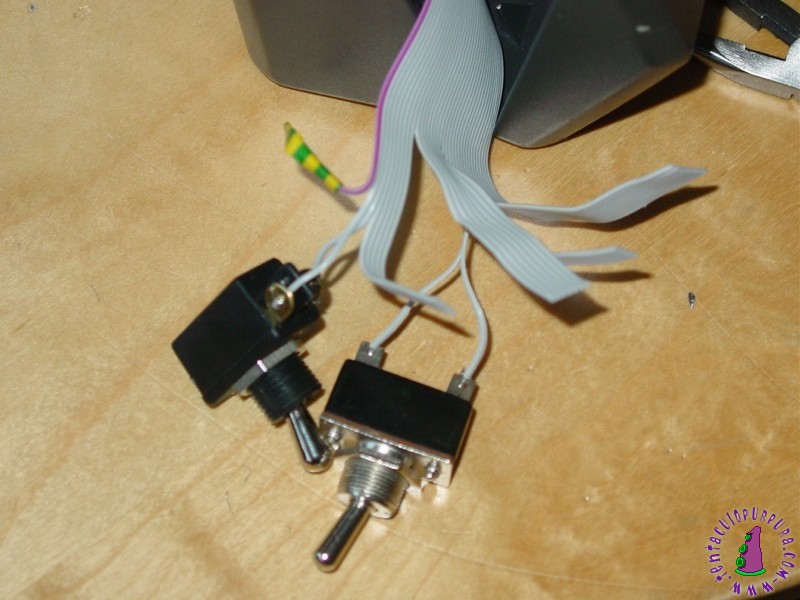

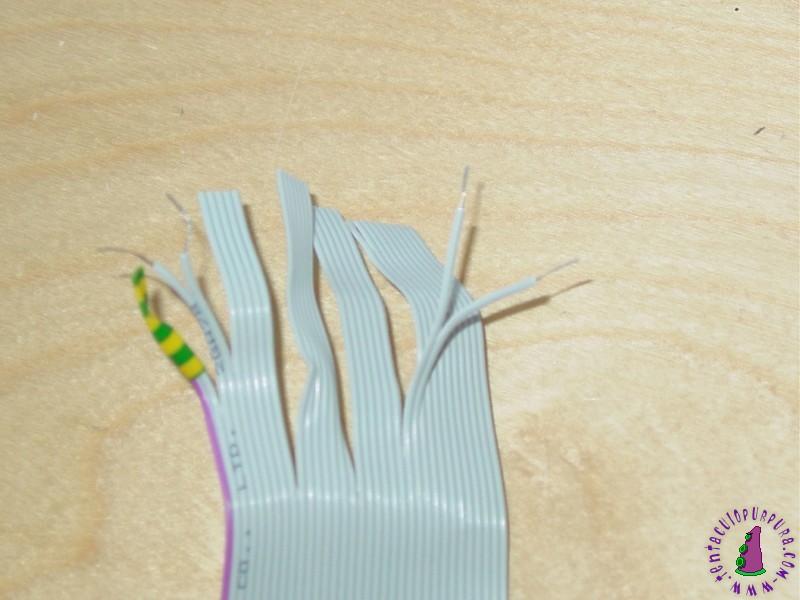

Lo primero que tendremos que hacer será cortar el cable y aislar los cables que nos interesan.

Ahora tenéis que conectar los cables 1 y 2 (el 1 es el rojo) juntos. Luego conectar los cables 23 y 24 juntos si queréis que sea el lector A, y  si queréis conservar el lector original como segundo lector (B) y pasar de un lector al otro tendréis que pinchar esos dos cables a un conmutador en vez de juntarlos.

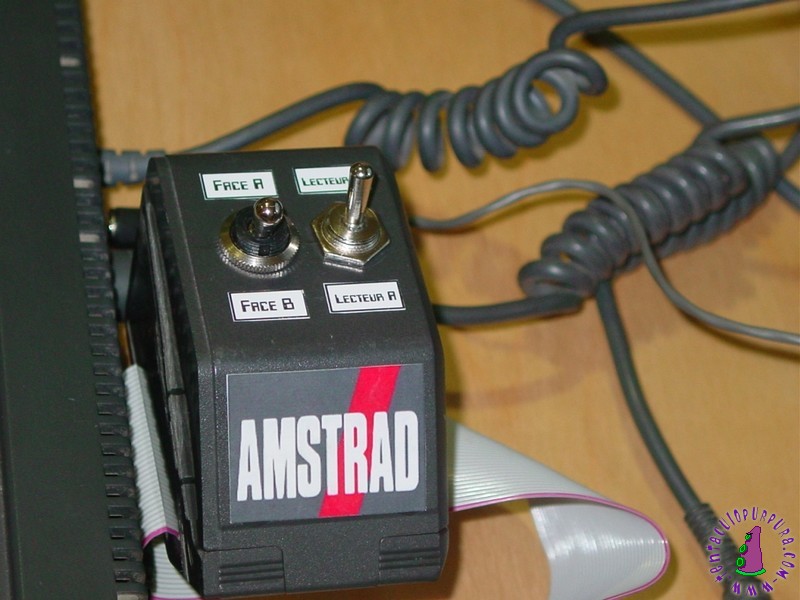

Y finalmente conectar los cables 3 y 4 a un conmutador para poder simular las dos caras del disquete, porque el lector original del CPC6128 ofrecía dos caras.

Os dejo un esquema en Francés pero se entiende perfectamente y sino preguntarme

Ya esta ahora tendréis que conectar la ficha IDE al lector 3’’1/2 y al Amstrad.

Ahora hay que fabricar el cable que alimentará el lector de disquete con electricidad, pero esto os lo cuento la semana que viene si os portéis bien.

Hasta pronto…
