Manual de una recreativa

Me encanta perder horas navegando por eBay “sin rumbo”, buscando cosas que en desean ser encontradas. Esta vez me pareció curioso hacerme con el manual de servicio de una recreativa, y por 1$ (mas gastos) me he hecho con el de Eswat, un arcade de Sega de los 90. Vamos a echar un ojo a lo que trae el librito.

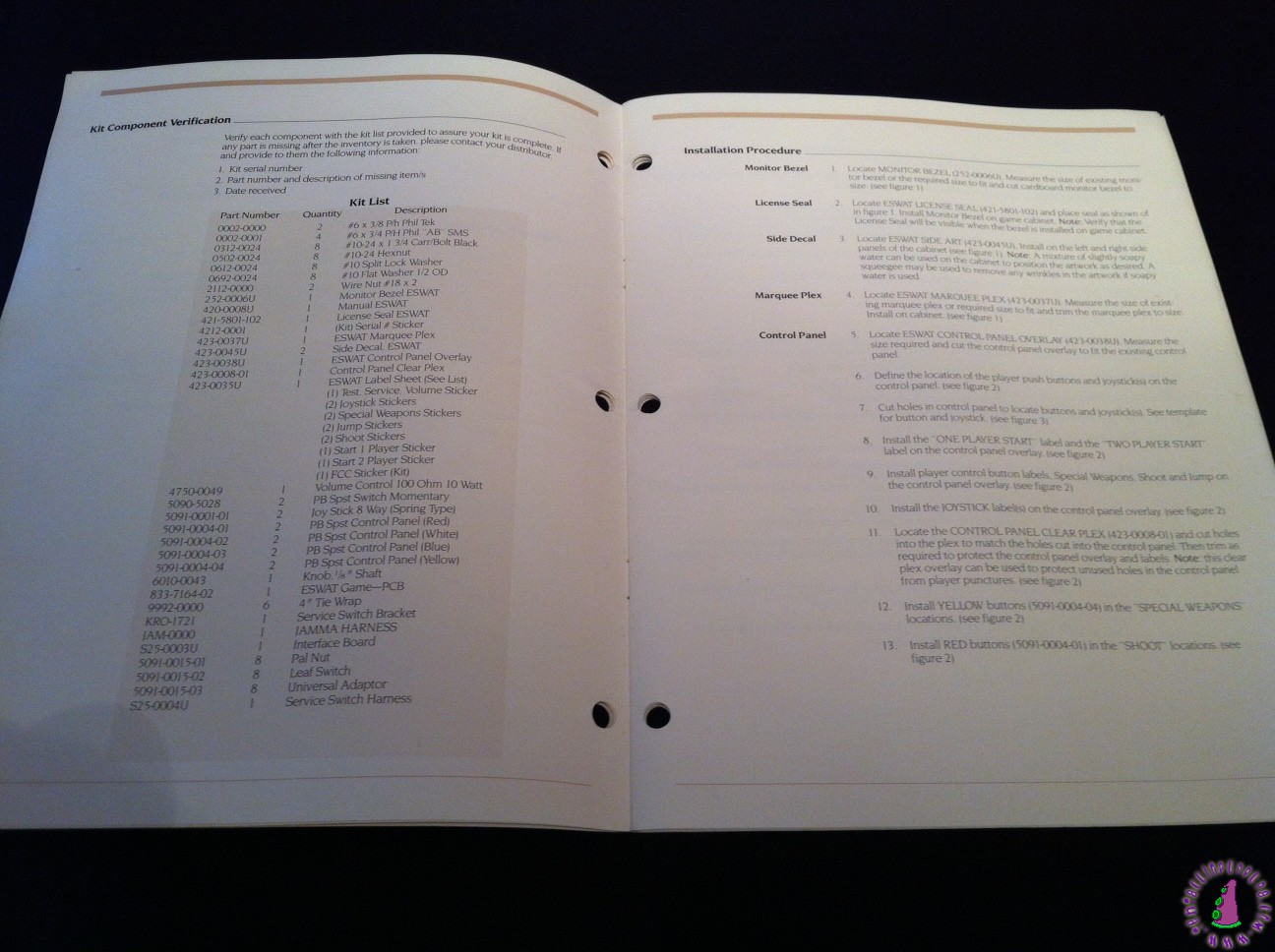

Se trata de un manual de servicio donde el instalador/reparador va a encontrar todo lo necesario para echar a andar/arreglar la recreativa con esta placa. En un librito de 32 hojas, con agujeros para almacenar en archivador (estas cosas ya no se llevan) y perfectamente ordenado y estructurado en sus contenidos. Exceptuando la portada, todo el manual es en blanco y negro.

Parece estructurado en 2 partes: montaje de la recreativa y mantenimiento. Lo primero da a entender que la recreativa pudiera ser entregada en piezas o desmontada, y al llegar a destino se ensamblaba siguiendo las instrucciones del manual. También incluye una pequeña guía de solución de errores típicos, imagino que para un técnico de menor cualificación.

Me ha llamado la atención que hasta trae un esquema de donde ubicar las pegatinas, tanto en los laterales como en la propia pantalla.

Y por supuesto, los esquemas de conexionado de joystick y botones, que veo muy útiles hoy en día para el que quiera montarse su propia recreativa “a scratch”.
